| Marka Adı: | GIS |
| Model Numarası: | DPX230 |
| Moq: | 1 takım |
| fiyat: | negotiable price |
| Teslim Zamanı: | 20 iş günü |
çeşitli PCB Çok Katmanlı için lazer doğrudan görüntüleme (LDI) sistem çözümleri
Devre Modeli Görüntüleme Yarışması
Elektronik bileşenlerin ve cihazların minyatürleştirilmesine ve daha iyi işlevselliğine yönelik artan talep ve daha küçük ve daha yoğun çipler eğilimi altında, baskılı devre kartlarının (PCB'ler) boyutu küçülmekte ve bu da PCB tasarımcılarını yüksek yoğunluklu ara bağlantı (HDI) kartları tasarlamaya yöneltmektedir. ve PCB üreticilerini ince aralıklı devre kartları üretmeye koyun ve tüm devrelerin bu küçük yongalardan çalıştığından emin olun.
Bu talep, HDI PCB üretim teknolojisinde, özellikle devre modeli görüntülemede birçok zorluğu beraberinde getiriyor.Modelleme için Lazer Doğrudan Görüntüleme (LDI), ince çizgilere ve ultra ince çizgilere sahip baskılı devre kartları için en iyi görüntüleme sonuçlarını elde etmeyi sağlar.
PCB lazer doğrudan görüntüleme (LDI)
Bir devre kartı imal ederken, devre izleri, görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme ( LDI ), izleri doğrudan yüksek odaklı bir lazer ışını ile ortaya çıkarır; bu, NC kontrollü, bir fotoğraf aracından geçen taşmış ışık yerine, bir lazer ışını görüntüyü dijital olarak oluşturur.
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?

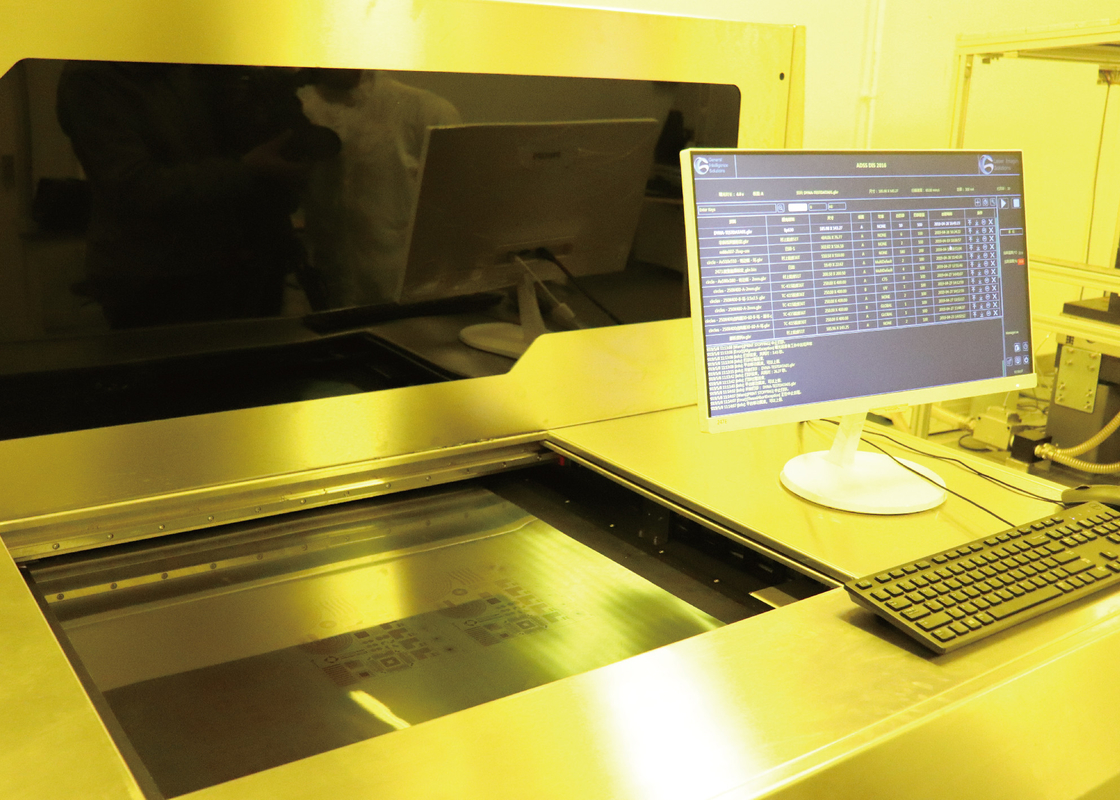

Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .
| Özellikler/model | DPX230 |
| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici) |
| Çözünürlük (seri üretim) | 30um |
| Kapasite | 30-40S@18"*24" |
| Pozlama Boyutu | 610*710mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV İşareti |
| Hizalama yeteneği | Dış katman±12um；İç katman±24um |
| Çizgi genişliği toleransı | ±%10 |
| Sapma artırma ve azaltma modu | Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması |
| lazer tipi | LD Lazer, 405±5nm |
| Dosya formatı | Gerber 274X；ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10 |
| Şart | Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri; Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri |
Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
|
|
