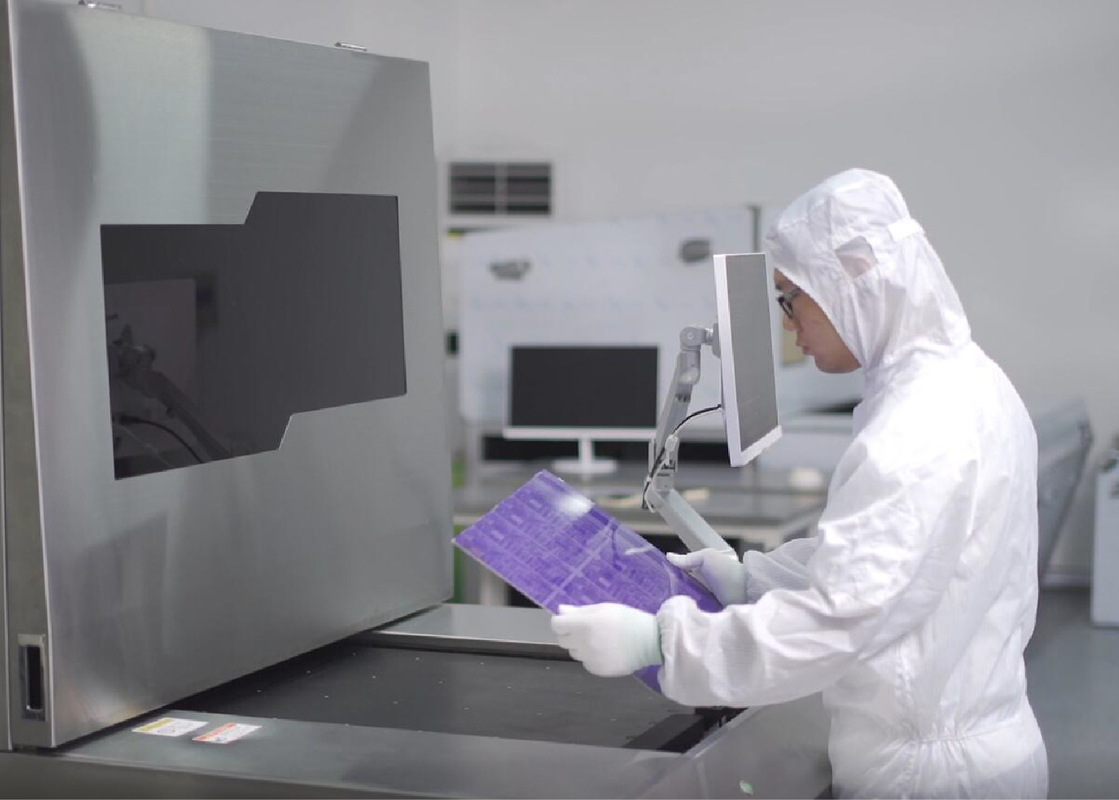

çeşitli PCB Çok Katmanlı için lazer doğrudan görüntüleme (LDI) sistem çözümleri

Geleneksel fotolitografi görüntüleme işlemi, PCB üzerinde görüntüyü oluşturmak için kullanılan fotoğraf aracını oluşturmak için birden fazla adım gerektirir.Bu, yıllar içinde PCB imalatçıları için bir takım veya zorluklar yarattı.LDI bir dizi avantaj sağlar:

• Kalite: Geçmişteki fotoğraf filmi sorunları, sıcaklık veya nemdeki dalgalanmalara karşı doğal yatkınlık nedeniyle kusurlu görüntülere neden oluyordu.Lazer görüntüleme, çok daha hassas ve tutarlı görüntüleme sağlar ve filmle ilgili tüm kusurları ortadan kaldırır.
• Lazer görüntüleme, hassas konumlandırma ve gelişmiş çözünürlük sağlar.Görüntü iz genişlikleri, boşluklar ve hizalama daha doğrudur.
• Fotoğraf metodolojisi, görüntülerin panolara en doğru şekilde aktarılmasını sağlamak için sıcaklık ve nem kontrollü ortamlar gerektirir.LDI, ortamın ortaya çıkan görüntüler üzerindeki etkisini azaltır ve fotoğraf işleme tekniklerinin doğasında bulunan ışık yansımasının etkisini ortadan kaldırır.

HDI kart üretiminde kullanılabilmesi için bir LDI sisteminin aşağıdaki yeteneklere sahip olması gerekir:

• Mümkün olanın en az 0,075 mm (4 mil) ve altına kadar ince çizgilerin ve boşlukların yüksek kalitede pozlanması.
• Yüksek topografya tasarımı için görüntüleme kalitesini garanti eden iyi odak derinliği.Bu, özellikle dış katmanların tek tip maruz kalması için gereklidir veSıralı Oluşturma (SBU)
• Çeşitli ürün tiplerini, malzemeleri, kalınlıkları, üretim teknolojilerini ve üretim sürecini barındırabilen bir sistem tasarımı.
• Farklı üretim teknolojileri ve üretim adımlarıyla uyumlu, esnek, son derece hassas bir kayıt sistemi.
• Aynı partiyi oluşturan panellerdeki farklılıkların üstesinden gelmek ve PCB panellerinin tüm alanı üzerinde sıkı kayıt toleransı elde edebilmek için malzeme boyutu değişikliklerini dinamik olarak telafi etme yeteneği.

PCB lazer doğrudan görüntüleme (LDI)
Bir devre kartı imal ederken, devre izleri, görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme ( LDI ), izleri doğrudan yüksek odaklı bir lazer ışını ile ortaya çıkarır; bu, NC kontrollü, bir fotoğraf aracından geçen taşmış ışık yerine, bir lazer ışını görüntüyü dijital olarak oluşturur.

Lazer doğrudan görüntüleme (LDI) nasıl çalışır?
Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .

Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
