LDI Lazer Doğrudan Görüntüleme
Created with Pixso. CE 610mmx710mm LDI Lazer Doğrudan Görüntüleme Makinesi PCB

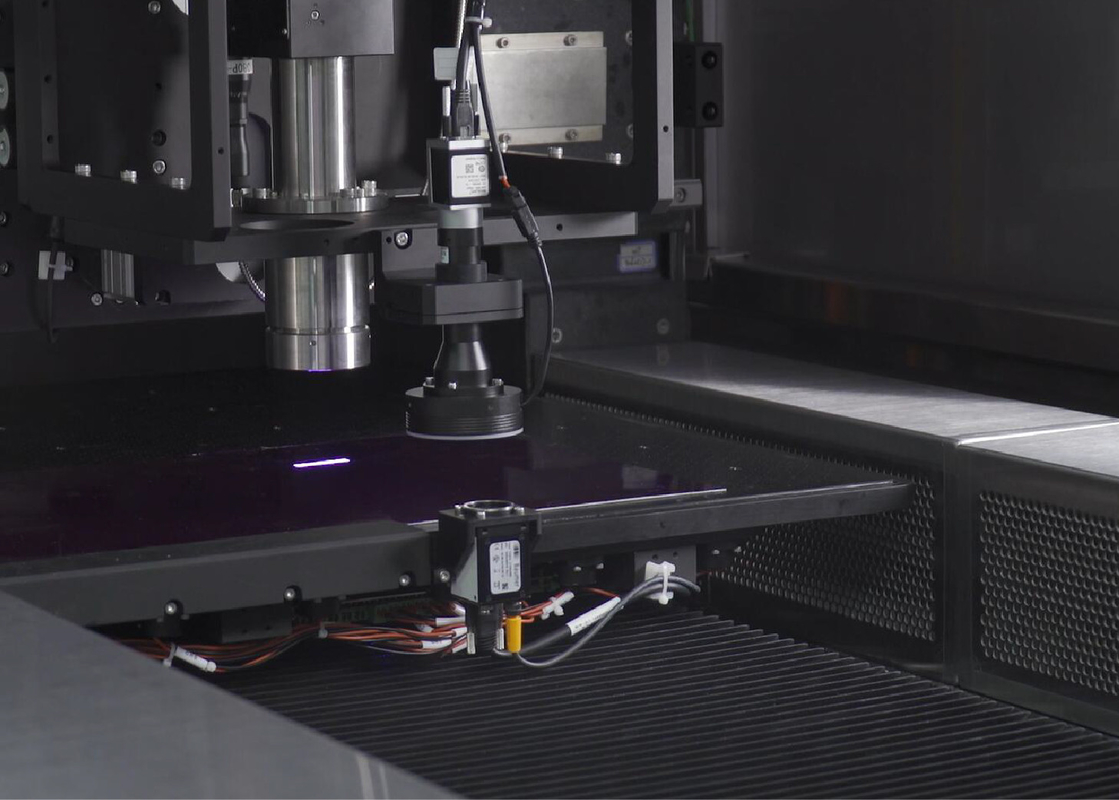

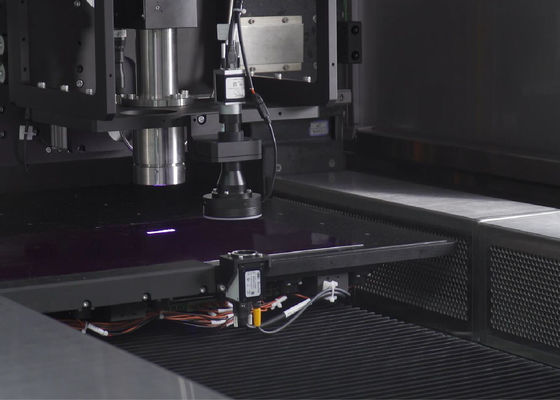

CE 610mmx710mm LDI Lazer Doğrudan Görüntüleme Makinesi PCB

Marka Adı: GIS
Model Numarası: DPX230
Moq: 1 takım
fiyat: negotiable price
Teslim Zamanı: 20 iş günü
Ayrıntılı Bilgiler
Menşe yeri:
Jiangsu, Çin
Sertifika:
ISO 9001 CE
İsim:
lazer Doğrudan Görüntüleme (LDI)
Başvuru:
PCB HDI FPC
Pozlama Boyutu Maks:
610x710mm
Hat genişliği:
30μ
Çizgi Çizgi Mesafesi:
%10
Çizgi Genişliği toleransı:
%10
Hizalama Yeteneği:
24μm
lazer tipi:
LD Lazer, 405±5nm
verimli:
30-40S@18"*24"
Sapma artışı ve azalması:
Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması
Dosya formatı:
Gerber 274X, ODB++
Ambalaj bilgileri:
Tahta sandık ambalaj
Yetenek temini:
ayda 30 takım
Vurgulamak:

610mm lazer doğrudan görüntüleme makinesi

,

CE PCB lazer doğrudan görüntüleme makinesi

,

CE doğrudan görüntüleme pcb

Ürün Tanımı

çeşitli PCB Çok Katmanlı için lazer doğrudan görüntüleme (LDI) sistem çözümleri



LDI Teknolojisini Ne Zaman Tercih Edin?



Mevcut teknolojiler kabul edilebilir bir çözüm sunamamaktadır ve kaçınılmaz sonuçlar, PCB üretim verimliliğinin azalması ve verimin düşmesidir.Günümüzde, karmaşık çok katmanlı PCB'lerde ortalama bir PCB iz genişliği 0,075 mm'ye (3 mil) ulaşmaktadır.Fotolitografi görüntüleme süreci ne yazık ki PCB üzerinde yüksek yoğunluklu ara bağlantılar oluşturması nedeniyle sınırlarına ulaşmıştır.0.127/0.127mm (5/5mil) iz genişliklerinin ve boşluklarının altında PCB oluşturamaz.Bu nedenle, bir devre kartı üzerindeki iz genişliklerinin ve boşluklarının çoğu 0,127/0,127 mm'den (5/5mil) küçük olduğunda, LDI en iyi görüntüleme seçeneğidir.



LDI teknolojisi, daha önce HDI levha üretiminde ağırlıklı olarak kullanılıyordu.Ancak şimdi PCB üreticileri, iletken devrelerin iz genişliklerinin ve boşluklarının 0.075/0.075mm (3/3mil) veya hatta olduğu LDI teknolojisine sahip ince hatlı ve ultra ince hatlı geleneksel katı, esnek ve katı esnek PCB'ler üretmek zorunda. 0.05/0.05mm (2/2mil).Bunun nedeni, Laser Direct Imaging'in (LDI), ince iz genişlikleri ve boşluklar için en iyi ve en kapsamlı görüntüleme çözümü olduğunu kanıtlamış olmasıdır.



Lazer doğrudan görüntüleme (LDI) nasıl çalışır?
Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .



Özellikler/model DPX230
Uygulama PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici)
Çözünürlük (seri üretim) 30um
Kapasite 30-40S@18"*24"
Pozlama Boyutu 610*710mm
Panel kalınlığı 0.05mm-3.5mm
Hizalama Modu UV İşareti
Hizalama yeteneği Dış katman±12um;İç katman±24um
Çizgi genişliği toleransı ±%10
Sapma artırma ve azaltma modu Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması
lazer tipi LD Lazer, 405±5nm
Dosya formatı Gerber 274X;ODB++
Güç 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10
Şart Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri;
Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri


Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
