| Marka Adı: | GIS |
| Model Numarası: | DPX230 |
| Moq: | 1 takım |
| fiyat: | negotiable price |
| Teslim Zamanı: | 20 iş günü |
lazer doğrudan görüntüleme (LDI) sistem çözümleri HDI PCB
LDI'nin teknik olarak değiştirilmesi
Lazer doğrudan görüntüleme (LDI) teknolojisini ilk benimseyenlerin genellikle hızlı ve doğru prototip hazırlamaya ihtiyaç duyan hızlı döngü, prototip veya yüksek kapasiteli PCB üreticileri olduğuna şüphe yoktur.
Bu erken dönem doğrudan görüntüleme (LDI) modelleri, bu PCB üreticilerinin ihtiyaçlarını mükemmel bir şekilde karşılar - yüksek derecede esneklik ve doğruluk sağlarken zamandan ve maske filmi maliyetinden tasarruf sağlar.
Kitlesel PCB üretim üreticileri, temel olarak LDI sisteminin çok yavaş olması ve mobil ayarlamanın işletme maliyetinin çok yüksek olması nedeniyle LDI teknolojisini benimsemediler.Ancak son teknolojik gelişme durumu değiştirdi.Günümüzde giderek daha fazla sayıda PCB üretim üreticisi, görüntüleme çözümleri için LDI kullanıyor.
PCB lazer doğrudan görüntüleme (LDI)
Bir devre kartı imal ederken, devre izleri, görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme ( LDI ), izleri doğrudan yüksek odaklı bir lazer ışını ile ortaya çıkarır; bu, NC kontrollü, bir fotoğraf aracından geçen taşmış ışık yerine, bir lazer ışını görüntüyü dijital olarak oluşturur.
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?

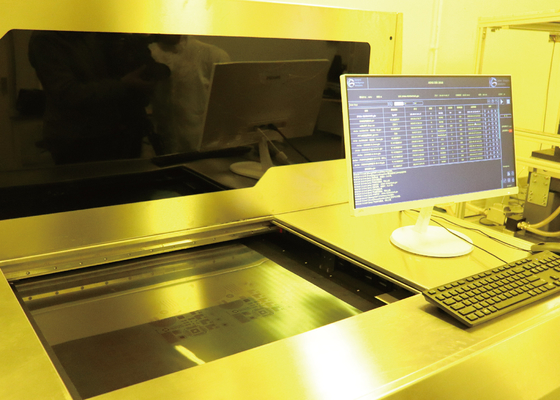

Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .

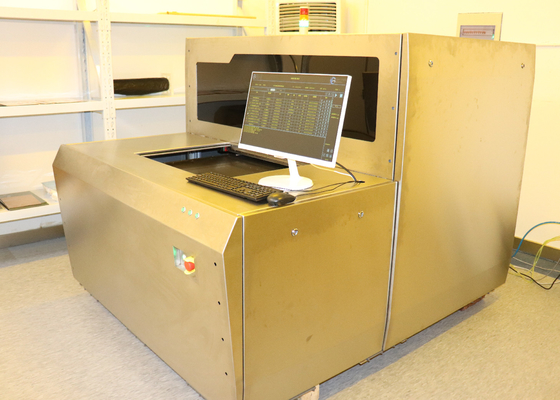

| Özellikler/model | DPX230 |

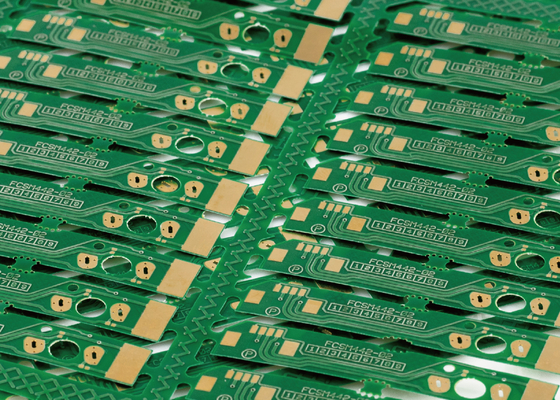

| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici) |
| Çözünürlük (seri üretim) | 30um |
| Kapasite | 30-40S@18"*24" |
| Pozlama Boyutu | 610*710mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV İşareti |
| Hizalama yeteneği | Dış katman±12um；İç katman±24um |
| Çizgi genişliği toleransı | ±%10 |
| Sapma artırma ve azaltma modu | Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması |
| lazer tipi | LD Lazer, 405±5nm |
| Dosya formatı | Gerber 274X；ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10 |

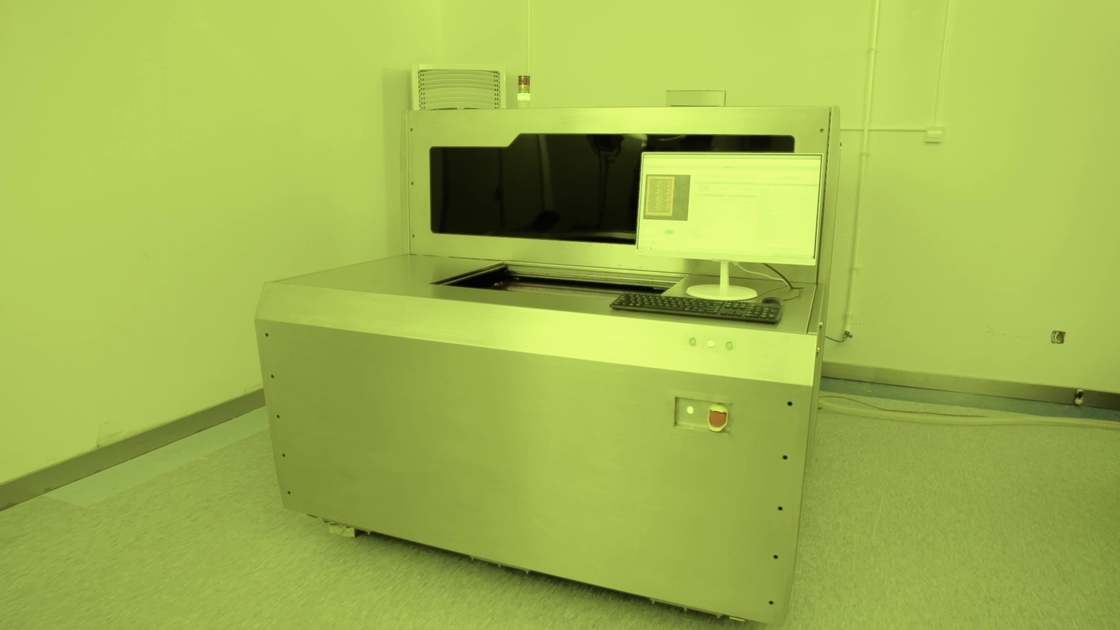

| Şart | Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri; Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri |
Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
video
|
|
