| Marka Adı: | GIS |
| Model Numarası: | DPX420TFA |
| Moq: | 1 takım |
| fiyat: | negotiable price |
| Teslim Zamanı: | 20 iş günü |
lazer doğrudan görüntüleme (LDI) sistem çözümleri HDI PCB
Mevcut süreçlerle ve üretim yöntemleriyle uyumludur. Seri üretim süreçleri ve yöntemleri genellikle seri üretim gereksinimlerini karşılamak için dikkatlice belirlenir.Herhangi bir yeni görüntüleme yönteminin tanıtımı, mevcut yöntemlerin değiştirilmesini en aza indirmeli.Bu, kullanılan kuru film değişikliğinin en aza indirgenilmesi, her bir lehimle dirençli film katmanının maruz bırakılması ve seri üretim gereksinimlerinin izlenebilirlik fonksiyonunu içerir.
PCB lazer doğrudan görüntüleme (LDI)

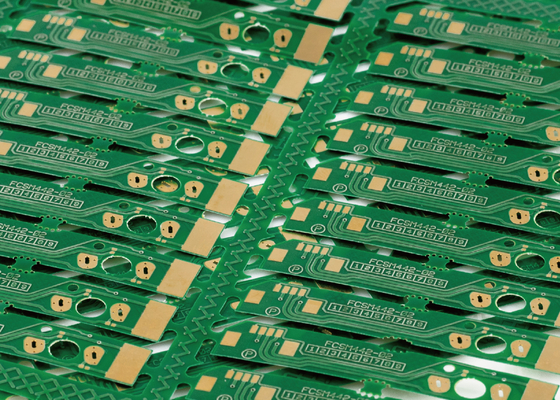

Bir devre kartı üretirken, devre izleri görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme (LDI), izleri NC kontrolündeki yüksek odaklı bir lazer ışınıyla doğrudan ortaya çıkarır., bir fotoğraf aracından geçen ışığın yerine, bir lazer ışını dijital olarak görüntüyü oluşturacak.
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?

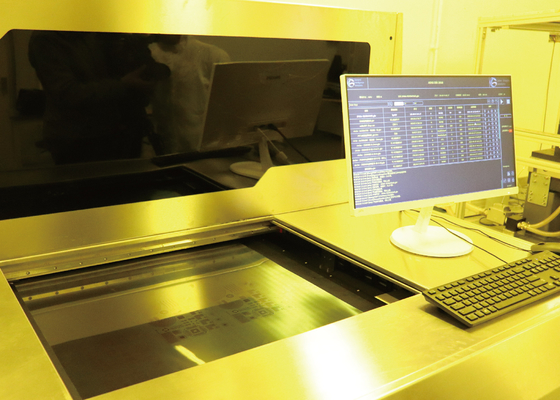

Doğrudan lazer görüntüleme, bilgisayar kontrollü bir lazerin altında yer alan foto duyarlı yüzeyli bir PCB'ye ihtiyaç duyar.Ve sonra bilgisayar lazer ışığı ile tahtaya resim oluşturuyorBir bilgisayar, kart yüzeyini raster görüntüsüne dönüştürür.Raster görüntüsünün kart için gerekli görüntü için şartnameleri içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasına eşleştirilmesi, lazer doğrudan tabloda görüntü oluşturmak için kullanılır.

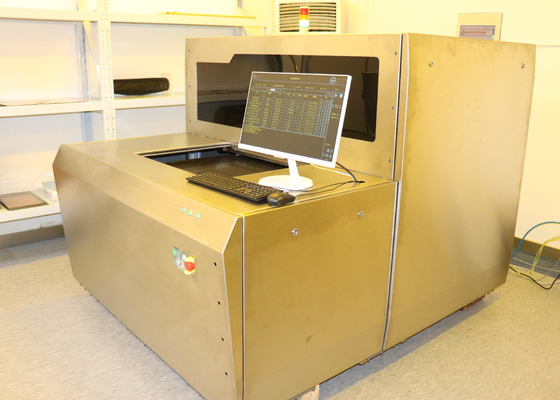

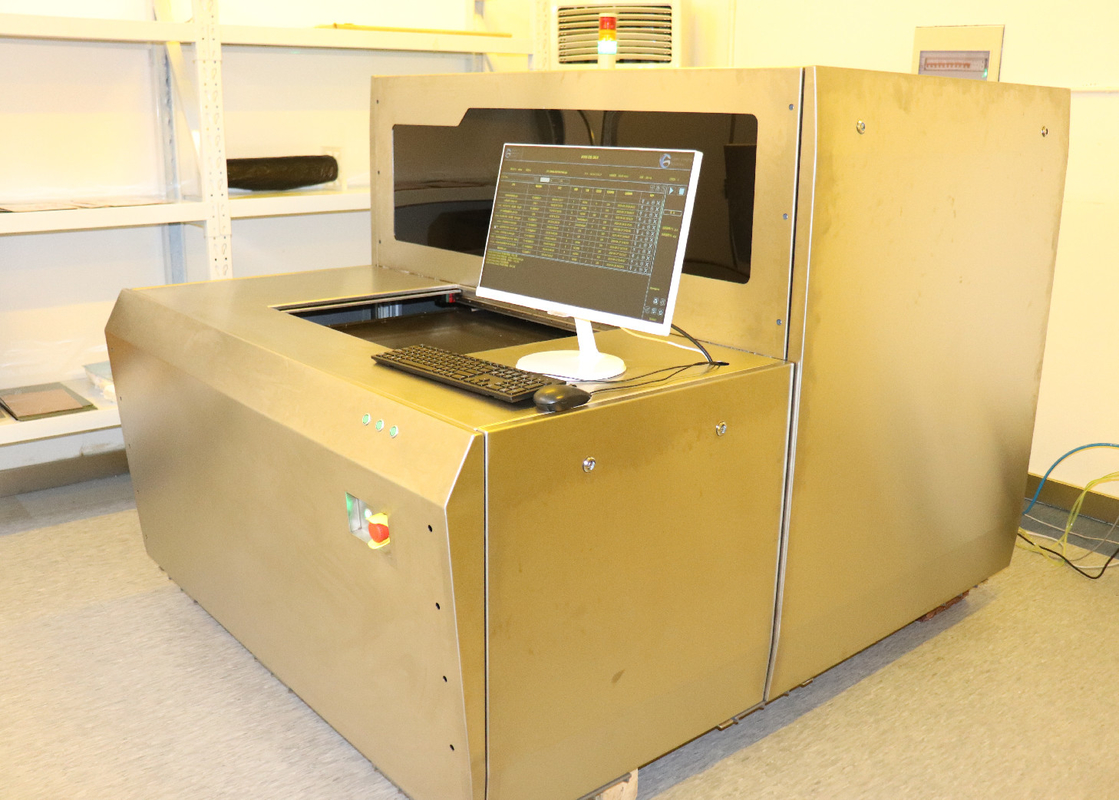

| Spesifikasyon/model | DPX420TFA |
| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak karşıtı) |
| Çözünürlük (büyük üretim) | 30um |
| Kapasite | 30-40S@18"*24" |
| Maruz kalma büyüklüğü | 610*710mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV işaretleri |
| Düzleştirme yeteneği | Dış katman±12um; İç katman±24um |
| Hat genişliği toleransı | ±10% |
| Değişim artışı ve azalması modu | Sabit artış ve küçülme, otomatik artış ve küçülme, aralık artış ve küçülme, bölme hizalama |
| Lazer tipi | LD Lazer,405±5nm |
| Dosya biçimi | Gerber 274X;ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanması aralığı + 7% ~ 10% |
| Durum | Sarı ışıklı oda; 22°C ± 1°C sıcaklık; %50 ± 5% nem; Temizlik seviyesi 10000 ve üstü; Ekipmanın yakınında şiddetli titreşimden kaçınmak için titreşim gereksinimleri |
Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tamamen otomatik LDI sistem çözümlerine kadar uzanmaktadır.
