Ürün Tanımı:

Gelişmiş LDI Çözümlerinin öncü bir üreticisi olan GIS Laser, endüstride DPX220 ile devrim yaratıyor. Bu da lazer dijital görüntüleme teknolojisinin sonsuz potansiyeline tanıklık ediyor.Bu en son teknoloji cihazı, veri dosyalarını sorunsuz bir şekilde birleştirir., bunları hassas görüntülere dönüştürerek ve taşıyıcı levhalarda, yumuşak levhalarda, HDI levhalarında ve çok katmanlı PCB'lerde benzersiz sonuçlar elde etmek için DMD ve lensler aracılığıyla lazer ışınları iletebilir.

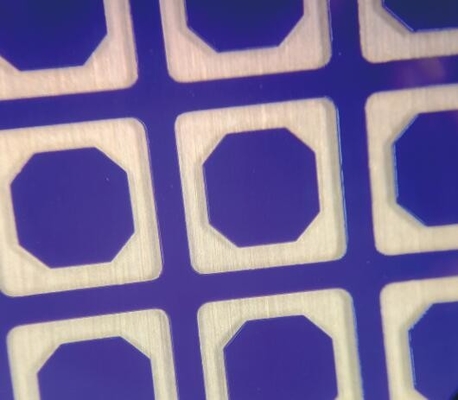

DPX220, 610 mm x 710 mm'lik etkileyici bir maruziyet alanına sahiptir, tam panel dikiş maruziyetini destekler ve 0.05 mm'den 7 mm'ye kadar olan kalınlıkları barındırır.Çeşitli üretim ihtiyaçlarını karşılamakKeskin film bazlı 20/20μm'lik bir hat genişliği/hat aralığı (L/S) oranı sunarak endüstride yeni standartlar belirleyen ince analitik kaliteyi sağlayan eşsiz bir hassasiyet sunar.

DLP lazer doğrudan görüntüleme teknolojisiyle çalışan GIS Lazer'in DPX220 geleneksel film veya maske maruziyet yöntemlerini aşar.Bu cihaz eşsiz bir hassasiyet sunar., istikrar ve üretim verimliliği.2021'de Çin'in ilk 20 mikronluk yuvarlak-yuvarlak DLP litografi ekipmanının geliştirilmesi, GIS Laser'in yenilik ve teknolojik mükemmellik konusundaki taahhüdünü vurgular..

DPX220'nin yenilikçi UV-Mark yöntemi ile elde edilen dış katmanlar için ±10μm ve iç katmanlar için ±20μm doğruluğu, tutarlı ve güvenilir sonuçlar sağlar.Lazer gücü 405nm'de 25W'den 50W'ye ayarlanabilir., çeşitli uygulamalar için süreçleri optimize etmek için çok yönlülük sunar.

Sabit oran, otomatik oran, aralık oranı ve bölme oranı da dahil olmak üzere gelişmiş ölçekli modları içeren DPX220, herhangi bir üretim hattına sorunsuz bir şekilde entegre olur.İş akışını basitleştirmek ve verimliliği en üst düzeye çıkarmakGerber274.xdx+ dosya biçimini desteklemesi, tüm üretim sürecini kolaylaştırarak sorunsuz veri aktarımını ve işlenmesini sağlar.

Özellikleri:

• Ürün Adı:Doğrudan görüntüleme makinesi
• İç hizalama doğruluğu:20 μm
• Dosya biçimi:Gerber274x, odb++
• Metin bilgileri:Kurulun metni ve seri numarasını ve diğer izlenebilir bilgileri belirlemesini destekleyin.
• Dış hizalama doğruluğu:±10μm
• Etkili maruz kalma alanı:610mm*710mm
• Anahtar kelimeler:Lazer baskı cihazı, LDI doğrudan baskı, Lazer doğrudan görüntüleme makinesi

Teknik parametreler:

Özellik:

• Marka adı:GIS Lazer
• Model Numarası:DPX220
• Doğum yeri:Suzhou, Çin
• Dış hizalama doğruluğu:±10μm
• Teknoloji Rasteri:Hat Genişliği/ Hat Arası 20/20μm
• Etkili maruz kalma alanı:610mm*710mm
• Satır Genişliği Toleransı:±10%
• Metin Bilgisi:Kurulun metni ve seri numarasını ve diğer izlenebilir bilgileri belirlemesini destekleyin.

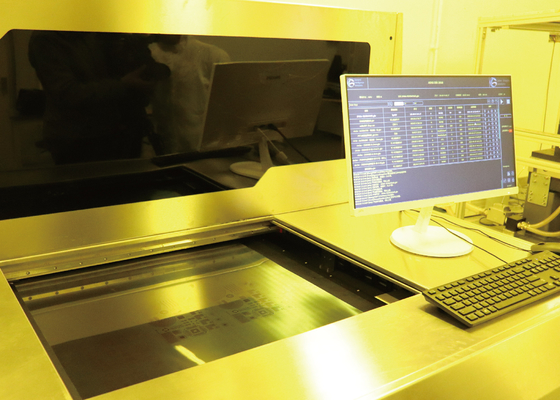

GIS Laser'ın LDI Doğrudan Baskı Makinesi (Model: DPX220) doğrudan görüntüleme ihtiyaçlarınıza mükemmel bir çözümdür.Yüksek hassasiyet ve ±10μm'ye kadar doğruluk ve 20/20μm'lik çizgi genişliği / çizgi aralığı sunarEtkili maruziyet alanı 610mm*710mm'dir ve %10'luk bir çizgi genişliği toleransını sunar. Ayrıca tabloyu metin ve seri numarası ve diğer izlenebilir bilgileri gerektiği gibi ayarlamayı destekler.GIS Laser'ın DPX230 ile, ihtiyacınız olan mükemmel doğrudan görüntüleme çözümünü alabilirsiniz.

Ayrıca, GIS Laser'in DPX220'si, kart numaralarının, seri numaralarının ve diğer izlenebilir bilgilerin ayarlanmasını sağlayan MES işlevselliğini sunar.üretim ortamında şeffaflık ve sorumluluk kültürünü teşvik etmek.

Çin, ABD, Japonya, Kore ve AB'yi kapsayan dünya çapında 100'den fazla patent portföyüne sahipGIS Laser'in DPX220 yenilik ve teknolojik üstünlüğün acımasız arayışının bir kanıtıdırBu optimize edilmiş teknoloji ve verimli endüstri çözümü, lazer doğrudan görüntülemenin olasılıklarını yeniden tanımlıyor, yeni bir hassasiyet, verimlilik,ve PCB üretim endüstrisi için karlılık.
