Lazer Doğrudan Görüntüleme PCB
Created with Pixso. Dış İşlem İçin Kart Kalınlığı 0,5 ~ 3,5 mm olan Lazer Doğrudan Görüntüleme PCB

Dış İşlem İçin Kart Kalınlığı 0,5 ~ 3,5 mm olan Lazer Doğrudan Görüntüleme PCB

Marka Adı: GIS
Model Numarası: DPX820SM
Ayrıntılı Bilgiler
Place of Origin:
Suzhou, China
Tahta kalınlığı:
0,5~3,5 mm
Başvuru:
PCB, HDI, FPC

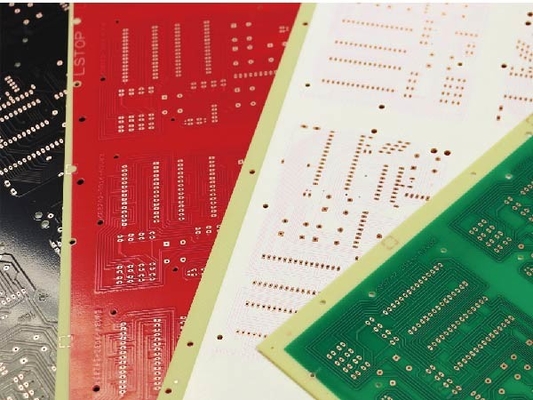

Lehim köprüsü/lehim açıklığı:
50/75μm (proses Durumu)
Ölçek Modu:
Beyaz, Siyah, Sarı vb.
Dosya formatı:
Dosya formatı
Çizgi genişliği toleransı:
±%10
uygulanabilir süreç:
Lehim Maskesi, Dış
Hizalama doğruluğu:
±12um
Vurgulamak:

Dış Proses LDI PCB

,

Lazer Doğrudan Görüntüleme PCB 3.5mm

Ürün Tanımı

Lehim Maskesi Mürekkepli Lazer Doğrudan Görüntüleme PCB 30s@600x500mm(24"×20") Kart Kalınlığı 0,5~3,5mm Dış İşlem İçin

Ürün Açıklaması:

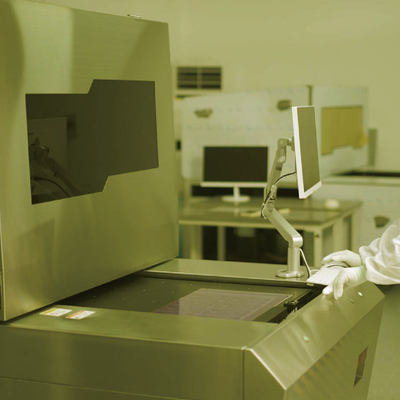

Lazer Doğrudan Görüntüleme Baskılı Devre Kartı (LDI PCB), PCB, HDI ve FPC yazdırma için gelişmiş ve etkili bir çözümdür.±12um hizalama doğruluğuna sahip olan cihaz, olağanüstü performans sunmak için 512W Karıştırma Dalgası Toplam Gücünü kullanır.620x720 mm (24"x28,5") etkili pozlama alanına sahip bu ürün, çok çeşitli PCB baskı uygulamalarını gerçekleştirebilir.Ayrıca maksimum rahatlık için Gerber, DXF vb. dahil olmak üzere çeşitli dosya formatlarını destekler.Üstün özellikleriyle Lazer Direkt Görüntüleme Baskı Kartı PCB baskı için mükemmel çözümdür.



Özellikler:

  • Ürün adı: Lazer Doğrudan Görüntüleme PCB
  • Lazer gücü: Karıştırma Dalgası Toplam Gücü 512W
  • Etkili pozlama alanı: 620x720mm(24"x28,5")
  • Çizgi genişliği toleransı: ±%10
  • Lehim Maskesi Rengi: Sabit Ölçek/Otomatik Ölçek/Aralık Ölçeği/Bölüm Hizalaması
  • Hizalama doğruluğu: ±12um


Teknik parametreler:

Ürün özellikleri Teknik parametreler
Tahta kalınlığı 0,5~3,5 mm
Çizgi genişliği toleransı ±%10
Uygulanabilir süreç Lehim Maskesi, Dış
Dosya formatı Dosya formatı
Hizalama yöntemi PED (çap: 0,5~3,0 mm)
Hizalama doğruluğu ±12um
Ölçek modu Beyaz, Siyah, Sarı vb.
Etkili maruz kalma alanı 620x720 mm (24"x28,5")
Lehim köprüsü/lehim açıklığı 50/75μm (işlem Durumu)
Başvuru PCB, HDI, FPC


Uygulamalar:

GIS Lazer Doğrudan Görüntüleme PCB, Model DPX820SM, Suzhou, Çin'de üretilen yüksek hassasiyetli bir devre kartıdır.50/75μm'lik mükemmel lehim köprüsü/lehim açıklığına ve ±%10 çizgi genişliği toleransına sahiptir.620x720 mm (24"x28,5") etkin pozlama alanına sahip bu lazer doğrudan görüntüleme baskılı kartı, 512 W toplam karıştırma dalgası gücüne sahiptir.Uygulanabilir süreci lehim maskesini ve dış kısmını içerir.

GIS Lazer Doğrudan Görüntüleme PCB, çeşitli uygulamalarda ve senaryolarda kullanım için idealdir.Örneğin üstün görüntüleme performansı, onu yüksek yoğunluklu ve yüksek hızlı devre kartı tasarımı için mükemmel bir seçim haline getiriyor.Hassas çizgi genişliği toleransı mükemmel elektrik performansı sağlar.Lazer doğrudan görüntüleme devre kartı aynı zamanda düşük frekanslı RF devrelerinde ve diğer yüksek performanslı uygulamalarda kullanıma da uygundur.

GIS Lazer Doğrudan Görüntüleme PCB, yüksek hassasiyetli ve yüksek performanslı devre kartı tasarımı için mükemmel çözümdür.Gelişmiş lazer doğrudan görüntüleme teknolojisiyle hassas görüntüleme, üstün elektrik performansı ve mükemmel lehim köprüsü/lehim açıklığı gerektiren her türlü uygulama için idealdir.GIS Lazer Doğrudan Görüntüleme PCB'nizi alın ve bu son teknoloji devre kartı çözümünün olağanüstü performansını deneyimleyin.



Özelleştirme:

GIS Lazer Doğrudan Görüntüleme PCB (Lazer Doğrudan Görüntüleme Baskılı Devre Kartı/ Lazer Doğrudan Görüntüleme Baskılı Kart) sizin için özel bir hizmettir.GIS markası, DPX820SM model numarası ve menşe yeri Suzhou, Çin'dir.Dosya Formatını destekler.Sabit ölçek/otomatik ölçek/aralık ölçeği/bölüm hizalama lehim maskesi rengi, karıştırma dalgası toplam gücü 512W lehim maskesi mürekkebi ve ±%10 çizgi genişliği toleransına sahiptir.



Paketleme ve Nakliye:

Lazer Doğrudan Görüntüleme PCB için Paketleme ve Nakliye

Lazer Doğrudan Görüntüleme PCB'si, güvenli ve hızlı bir şekilde ulaşmasını sağlayacak şekilde paketlenir ve gönderilir.Her PCB paketlenip gönderilmeden önce dikkatlice incelenir ve test edilir.Paket, nakliye sırasında PCB'yi korumak ve mükemmel durumda ulaşmasını sağlamak için tasarlanmıştır.

Paket güçlü kartondan yapılmıştır ve PCB'yi darbelere ve darbelere karşı korumak için koruyucu bir köpük ek parçasına sahiptir.Paket daha sonra taşıma sırasında açılmamasını veya kurcalanmamasını sağlamak için kurcalanmaya karşı koruma sağlayan bir mühürle kapatılır.Paket, gönderinin takibini sağlamak için gönderim adresi ve takip numarasıyla etiketlenmiştir.

Lazer Doğrudan Görüntüleme PCB'si güvenilir ve güvenilir bir nakliye hizmeti tarafından gönderilir.Nakliye süresi müşterinin konumuna bağlıdır, ancak genellikle birkaç gün sürer.



SSS:

S1: Lazer doğrudan görüntüleme PCB'si nedir?

Cevap 1: Lazerle doğrudan görüntüleme PCB'si, devreyi oluşturmak için görüntüyü önceden hassaslaştırılmış bakır kaplı laminat üzerine doğrudan maruz bırakmak için bir lazer ışını kullanan, GIS tarafından geliştirilen bir tür PCB üretim sürecidir.Küçük parti PCB üretimi için uygundur.

S2: GIS'in lazer doğrudan görüntüleme PCB'sinin model numarası nedir?

Cevap2: GIS'in lazer doğrudan görüntüleme PCB'si DPX820SM'dir.

S3: GIS'in lazer doğrudan görüntüleme PCB'si nerede yapılıyor?

Cevap3: GIS'in lazer doğrudan görüntüleme PCB'si Suzhou, Çin'de üretilmektedir.

S4: Lazer doğrudan görüntüleme PCB'nin avantajları nelerdir?

Cevap4: Lazerle doğrudan görüntüleme PCB'nin avantajları arasında yüksek doğruluk, yüksek verimlilik, yüksek çözünürlük ve ışığa duyarlı filme ihtiyaç duyulmaması yer alır.

S5: Lazer doğrudan görüntüleme PCB'nin uygulamaları nelerdir?

Cevap5: Lazer doğrudan görüntüleme PCB'si, tıbbi ekipman, iletişim ekipmanı ve tüketici elektroniği gibi küçük seri PCB üretiminde yaygın olarak kullanılmaktadır.
