Ürün Açıklaması:

Lazer Doğrudan Görüntüleme PCB, yüksek hassasiyetli devre kartı üretmek için lazer doğrudan görüntüleme teknolojisini kullanan yeni bir tür baskılı devre kartıdır (PCB).Bu ileri teknoloji ile PCB, sabit lehim maskesi rengi, ölçek/otomatik ölçek/aralık ölçeği/bölüm hizalaması ve desteklenen dosya formatı ile doğru bir şekilde hizalanabilir.Lehim maskesi mürekkebi 600x500 mm'de (24"×20") 30 saniye dayanabilir, geçerli proses ise lehim maskesini ve dış kısmı içerir.

PCB üretiminde uygulanan lazer direkt görüntüleme teknolojisi, küçük detaylarda bile yüksek doğruluk ve hassasiyet sağlar.Çift taraflı ve çok katmanlı devre kartlarının yanı sıra PAD (çap: 0,5~3,0 mm) hizalaması gibi çeşitli karmaşık devre kartı uygulamaları için uygundur.Geleneksel yöntemlerle karşılaştırıldığında lazer doğrudan görüntüleme teknolojisi daha yüksek doğruluğa, daha hızlı üretim süresine ve daha kolay kullanıma sahiptir.

Lazer Doğrudan Görüntüleme PCB, PCB üreticileri için güvenilir ve uygun maliyetli bir üründür.Dünya çapındaki müşteriler tarafından geniş çapta benimsenmiştir ve yüksek hassasiyeti ve maliyet etkinliği ile tanınmaktadır.Gelişmiş teknolojisi ve özellikleriyle PCB üretimi için mükemmel bir seçimdir.

Özellikler:

• Ürün adı:Lazer Doğrudan Görüntüleme PCB
• Hizalama yöntemi:PED(çap: 0,5~3,0 mm)
• Tahta kalınlığı:0,5~3,5 mm

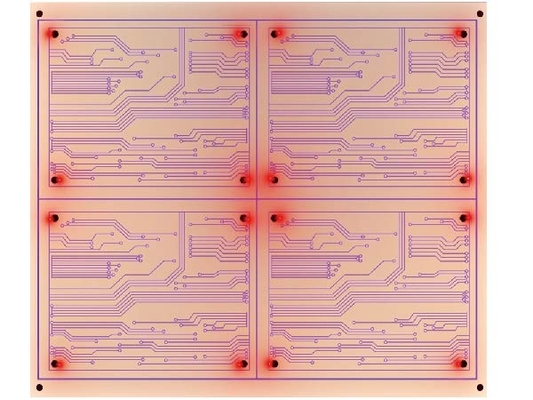

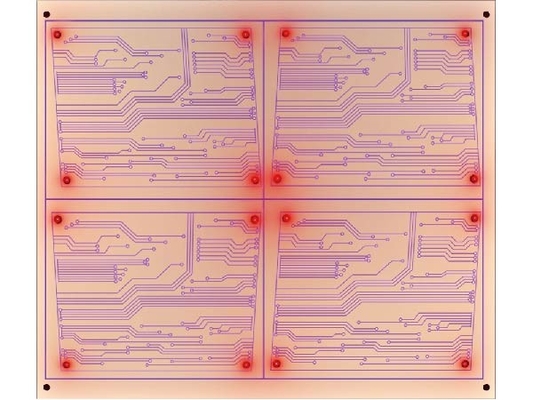

• Lehim Maskesi Rengi:Sabit Ölçek/Otomatik Ölçek/Aralık Ölçeği/Bölüm Hizalaması
• Lehim maskesi mürekkebi:30s@600x500mm(24"×20")
• Ölçek modu:Beyaz, Siyah, Sarı vb.

Teknik parametreler:

Uygulamalar:

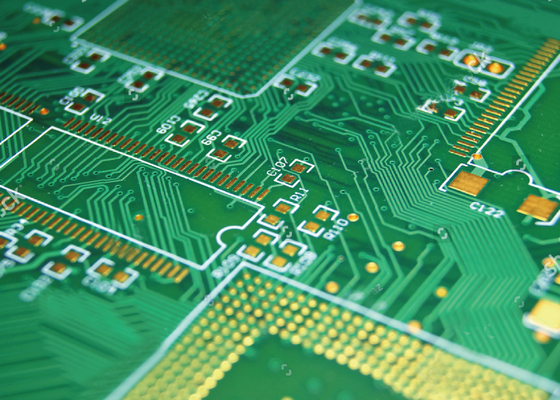

GIS DPX820SM Lazer Doğrudan Görüntüleme PCB, PCB, HDI ve FPC uygulamaları için mükemmel seçimdir.Menşe yeri Suzhou, Çin olacak şekilde tasarlanmıştır ve 30s@600x500mm(24"×20") lehim maskesi mürekkebine ve ±12um hizalama doğruluğuna sahiptir.Lehim Maskesi ve Dış gibi dosya formatlarını desteklediği için çok çeşitli uygulamalar için ideal bir seçimdir.Lazer Doğrudan Görüntüleme Baskılı Devre Kartı (Lazer Doğrudan Görüntüleme Baskı Kartı), devre kartını yüksek hassasiyet ve doğrulukla yazdırmak için lazer doğrudan görüntüleme teknolojisini kullanan yeni bir devre kartı türüdür.Lazer Doğrudan Görüntüleme Baskılı Devre Kartı (Lazer Doğrudan Görüntüleme Baskı Kartı), yüksek hız, yüksek hassasiyet, düşük maliyet ve güçlü uyumluluk avantajına sahiptir.Yüksek yoğunluklu ara bağlantı (HDI) kartları ve esnek baskılı devre kartları (FPC) gibi çeşitli karmaşık devre kartlarının üretimi için uygundur.Üstün performansı ve doğruluğu ile Lazer Doğrudan Görüntüleme Baskılı Devre Kartı (Lazer Doğrudan Görüntüleme Baskı Kartı), PCB, HDI ve FPC uygulamaları için mükemmel seçimdir.

Özelleştirme:

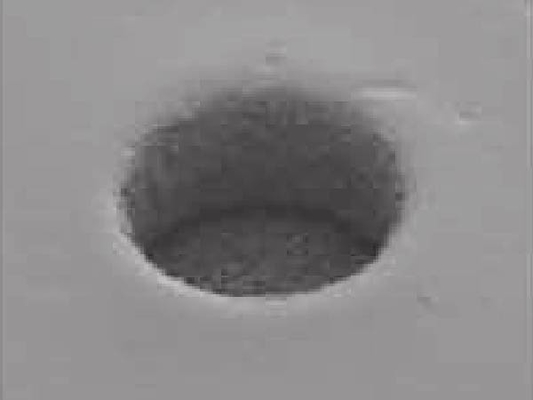

GIS DPX820SM Lazer Direkt Görüntüleme Baskılı Kart, 30s@600x500mm(24"×20") lehim maskesi mürekkebi, ±%10 çizgi genişliği toleransı, Lehim Maskesi ve Dış, Lehim Maskesi Renk seçenekleri gibi uygulanabilir işlemler gibi özellikleriyle olağanüstü performans sunar. Sabit Ölçek/Otomatik Ölçek/Aralık Ölçeği/Bölüm Hizalaması gibi.Ayrıca 50/75μm(işlem koşulu) ile mükemmel lehim köprüsü/lehim açma performansı sağlar.

Güvenilir ve verimli bir Lazer Doğrudan Görüntüleme Baskı Kartı, Lazer Doğrudan Görüntüleme Devre Kartı veya Lazer Doğrudan Görüntüleme PCB'si arıyorsanız, GIS DPX820SM Lazer Doğrudan Görüntüleme Baskılı Kartı mükemmel seçimdir.

Paketleme ve Nakliye:

Lazer Doğrudan Görüntüleme PCB ürünü, varış noktasına mükemmel durumda ulaşmasını sağlamak için son derece dikkatli bir şekilde paketlenir ve gönderilir.PCB, kabarcıklı ambalaj gibi koruyucu malzemelere sarılır ve ek dolgulu bir kutuya yerleştirilir.Kutu, ürün adı ve varış adresi de dahil olmak üzere ürün ayrıntılarıyla etiketlenmiştir.Daha sonra kutu mühürlenir ve güvenilir bir kurye hizmetiyle gönderilir.

SSS:

• Q: Lazer Doğrudan Görüntüleme PCB Nedir?
• A: GIS tarafından Suzhou, Çin'de DPX820SM model numarasıyla üretilen Lazer Doğrudan Görüntüleme PCB, yüksek çözünürlüklü ve düşük maliyetli özelliklere sahip, yüksek hassasiyetli bir baskı teknolojisidir.
• Q: GIS'in Lazer Doğrudan Görüntüleme PCB'sinin avantajı nedir?
• A: GIS'in Lazer Doğrudan Görüntüleme PCB'sinin avantajı, yüksek hassasiyette baskıya, yüksek çözünürlüğe ve düşük maliyete sahip olmasıdır.
• Q: GIS'in Lazer Doğrudan Görüntüleme PCB'sinde hangi malzemeler kullanılıyor?
• A: GIS'in Lazer Doğrudan Görüntüleme PCB'si, çevre dostu ve güvenli, yüksek kaliteli bakır folyo ve yeşil yağ bazlı malzemeler kullanır.
• Q: GIS'in Lazer Doğrudan Görüntüleme PCB'sinin baskı süreci nedir?
• A: GIS'in Lazer Doğrudan Görüntüleme PCB baskı işlemi, lazer ışınının baskılı devre kartının yüzeyini taraması ve bilgisayarın bakır folyoyu seçici olarak çıkarmak ve lehim maskesini açığa çıkarmak için kontrol edilmesidir.
• Q: GIS'in Lazer Doğrudan Görüntüleme PCB'sinin uygulaması nedir?
• A: GIS'in Lazer Doğrudan Görüntüleme PCB'si, cep telefonları, bilgisayarlar, elektronik ekipmanlar vb. üzerindeki baskılı devre kartlarının üretiminde ve bakımında yaygın olarak kullanılmaktadır.
