Lazer Doğrudan Görüntüleme PCB
Created with Pixso. Sabit Ölçekli/Otomatik Ölçekli/Aralık Ölçekli/Bölüm Hizalama Dosya Formatlı Lazer Doğrudan Görüntüleme PCB'si

Sabit Ölçekli/Otomatik Ölçekli/Aralık Ölçekli/Bölüm Hizalama Dosya Formatlı Lazer Doğrudan Görüntüleme PCB'si

Marka Adı: GIS
Model Numarası: DPX820SM
Ayrıntılı Bilgiler
Place of Origin:
Suzhou, China
Çizgi genişliği toleransı:
±%10
Tahta kalınlığı:
0,5~3,5 mm
Başvuru:
PCB, HDI, FPC
uygulanabilir süreç:
Lehim Maskesi, Dış
Ölçek Modu:
Beyaz, Siyah, Sarı vb.
lazer gücü:
Karıştırma Dalgası Toplam Güç 512W
Lehim köprüsü/lehim açıklığı:
50/75μm (proses Durumu)
Lehim maskesi rengi:

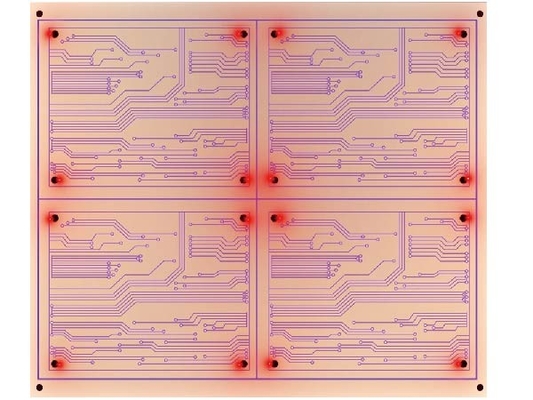

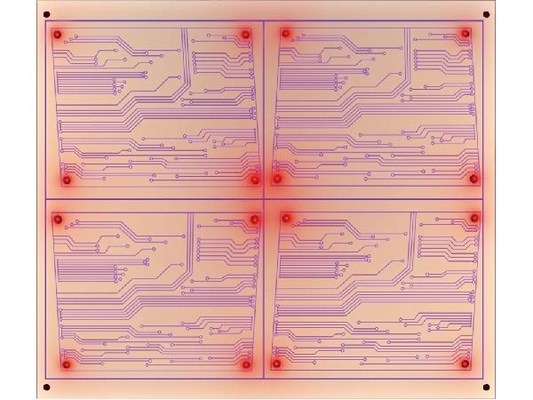

Sabit Ölçek/ Otomatik Ölçek / Aralık Ölçeği / Bölme Hizalama
Vurgulamak:

Aralık Ölçeği LDI PCB

,

FPC Baskı Lazer Doğrudan Görüntüleme

,

Bölme Hizalama LDI PCB

Ürün Tanımı

Ürün Açıklaması:

Lazer Doğrudan Görüntüleme Baskılı Devre Kartı (Lazer Doğrudan Görüntüleme Baskı Kartı, Lazer Doğrudan Görüntüleme PCB), yüksek hassasiyetli işleme teknolojisine sahip bir PCB türüdür.620x720mm(24"x28.5") etkili pozlama alanı, çeşitli formatlar için dosya formatı desteği, 50/75μm lehim köprüsü/lehim açıklığı (işlem Durumu), ±%10 çizgi genişliği toleransı ve kart ile karakterize edilir. 0,5 ~ 3,5 mm kalınlık.Doğruluk, güvenilirlik ve maliyet etkinliği açısından mükemmel performansa sahiptir.



Özellikler:

  • Ürün adı:Lazer Doğrudan Görüntüleme PCB
  • Lehim köprüsü/lehim açıklığı:50/75μm(işlem Durumu)
  • Lehim maskesi mürekkebi:30s@600x500mm(24"×20")
  • Hizalama yöntemi:PED (çap: 0,5 ~ 3,0 mm)
  • Dosya formatı:Dosya formatı
  • Uygulanabilir süreç:Lehim Maskesi, Dış


Teknik parametreler:

Parametre Değer
Çizgi genişliği toleransı ±%10
Tahta kalınlığı 0,5~3,5 mm
Lehim maskesi mürekkebi 30s@600x500mm (24"×20")
Lehim Maskesi Rengi Sabit Ölçek/Otomatik Ölçek/Aralık Ölçeği/Bölüm Hizalaması
Lazer gücü Karıştırma Dalgası Toplam Gücü 512W
Hizalama yöntemi PED (çap: 0,5~3,0 mm)
Başvuru PCB, HDI, FPC
Lehim köprüsü/lehim açıklığı 50/75μm (işlem Durumu)
Etkili maruz kalma alanı 620x720 mm (24"x28,5")
Dosya formatı Dosya formatı


Uygulamalar:

buGIS DPX820SM Lazer Doğrudan Görüntüleme PCB'sigeniş bir uygulama yelpazesinde kullanılmak üzere tasarlanmıştır.Yüksek hassasiyetli PCB, HDI ve FPC yazdırma için ideal bir seçimdir.Bu ürün, hızlı ve doğru hizalama sağlayan yüksek hassasiyetli bir PAD hizalama yöntemine (çap: 0,5~3,0 mm) sahiptir.Ayarlanabilir lehim maskesi rengi; sabit ölçek, otomatik ölçek, aralık ölçeği ve bölüm hizalamasını içerir.Ayrıca levha kalınlığı 0,5~3,5 mm olup çeşitli projelerde kullanılmasına olanak sağlar.Bu Lazer Doğrudan Görüntüleme PCB'si, yüksek hassasiyetli yazdırma yetenekleri ve güvenilir kalitesiyle üstün performans sunar.



Özelleştirme:

GIS DPX820SM Lazer Doğrudan Görüntüleme Baskılı Devre Kartı

GIS DPX820SM Lazer Doğrudan Görüntüleme Baskılı Devre Kartı, ±12um hizalama doğruluğuna sahip hassas bir lazer doğrudan görüntüleme PCB'sidir.Lehim Maskesi ve Dış Proses için geçerlidir.Bu PCB'nin lehim köprüsü/lehim açıklığı 50/75μm'dir (işlem koşulu).Bu kartın etkin pozlama alanı 620x720 mm'dir (24"x28,5"), bu da onu PCB, HDI ve FPC için uygun kılar.Bu Lazer Doğrudan Görüntüleme Baskılı Pano Suzhou, Çin'de üretilmiştir.



Paketleme ve Nakliye:

Lazer Doğrudan Görüntüleme PCB için Paketleme ve Nakliye
  • PCB'ler antistatik torbalarda paketlenecek ve antistatik bir kutuya yerleştirilecektir.
  • Kutu, nakliye öncesinde baloncuklu ambalajla sabitlenecek ve bantla kapatılacaktır.
  • PCB'ler saygın bir kurye servisi aracılığıyla gönderilecektir.
  • Kurye hizmeti, gönderinin izlenmesine yardımcı olmak için bir takip numarası sağlayacaktır.


SSS:

  • S: Lazer Doğrudan Görüntüleme PCB'si nedir?
    C: Lazer Doğrudan Görüntüleme PCB, GIS tarafından geliştirilen yüksek verimli bir üretim sürecidir.Herhangi bir foto alet kullanmadan PCB desenlerini hızlı ve doğru bir şekilde oluşturmak için lazer görüntüleme teknolojisini kullanır, bu da onu PCB üretimi için uygun maliyetli ve güvenilir bir seçenek haline getirir.
  • Soru: Ürünün marka adı ve model numarası nedir?
    C: Marka adı GIS ve model numarası DPX820SM'dir.
  • S: Ürün nerede üretiliyor?
    C: Ürün Suzhou, Çin'de üretilmektedir.
  • S: Lazer Doğrudan Görüntüleme PCB'nin avantajları nelerdir?
    C: Lazer Doğrudan Görüntüleme PCB, hızlı ve doğru PCB desen üretimi, gelişmiş PCB kalitesi ve azaltılmış maliyetler gibi birçok avantaj sunar.
  • S: Lazer Doğrudan Görüntüleme PCB hangi malzemeleri işleyebilir?
    C: Lazer Doğrudan Görüntüleme PCB, FR4, poliimid, alüminyum ve bakır dahil olmak üzere birçok malzemeyi işleyebilir.
