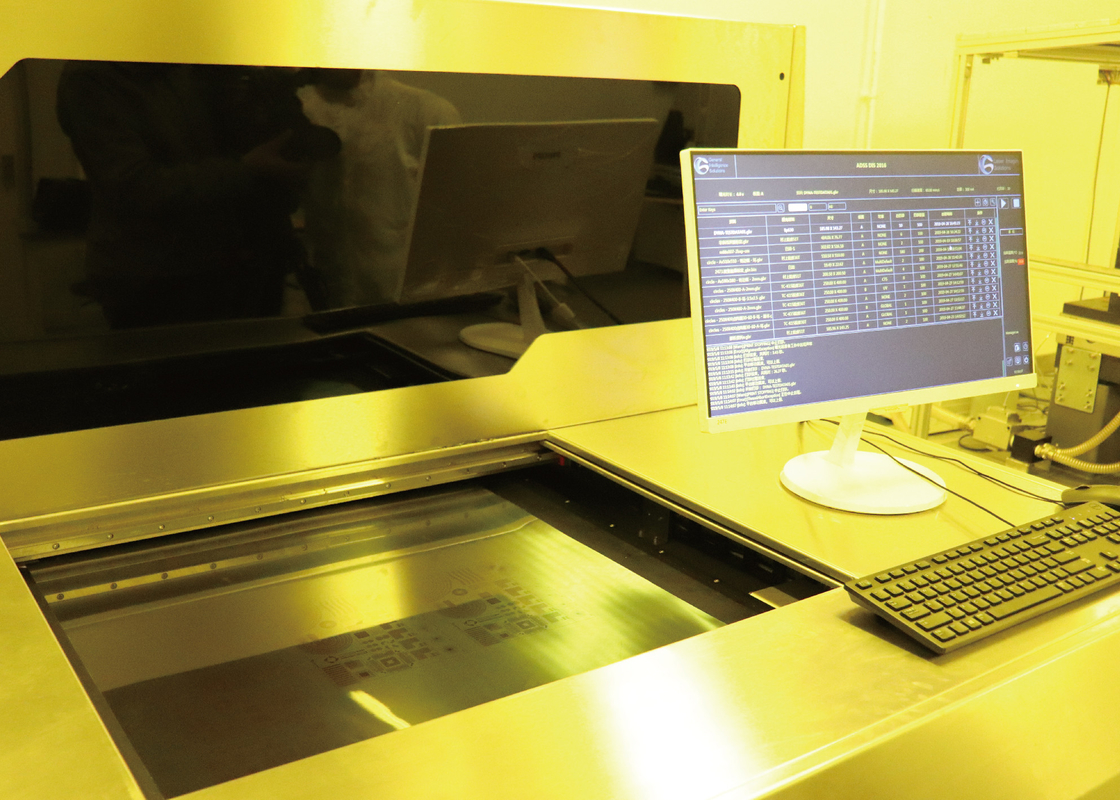

lazer doğrudan görüntüleme (LDI) sistem çözümleri LDI Esnek Kart
HDI PCB'nin ara bağlantı karmaşıklığı bugün hala büyümektedir.Mevcut teknolojiler, ince çizgiler için kabul edilebilir bir çözüm sunamamaktadır.Ancak lazer doğrudan görüntüleme teknolojisi, bu zorluğa bir cevap olarak kabul ediliyor.
Baskılı devre kartı (PCB) üretiminde, görüntüleme işlemi bakır devre modellerini tanımlayan şeydir.Geleneksel görüntüleme işlemi devre görüntülerini aktarmak için bir foto-aracı ve UV ışığını benimserken, LDI, lazer fotorezist kaplı PCB CCL bakır katmanları üzerindeki devre modellerini doğrudan tanımlamak için yalnızca bilgisayar kontrollü, yüksek odaklı bir lazer ışını kullanır.
PCB lazer doğrudan görüntüleme (LDI)
Bir devre kartı imal ederken, devre izleri, görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme ( LDI ), izleri doğrudan yüksek odaklı bir lazer ışını ile ortaya çıkarır; bu, NC kontrollü, bir fotoğraf aracından geçen taşmış ışık yerine, bir lazer ışını görüntüyü dijital olarak oluşturur.
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?
Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .
| Özellikler/model | RTR315 |
| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici) |
| Çözünürlük (seri üretim) | 15um |
| Kapasite | 12S@18"*24" |
| Pozlama Boyutu | 260*800mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV İşareti |
| Hizalama yeteneği | Dış katman±12um；İç katman±24um |
| Çizgi genişliği toleransı | ±%10 |
| Sapma artırma ve azaltma modu | Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması |
| lazer tipi | LD Lazer, 405±5nm |
| Dosya formatı | Gerber 274X；ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10 |
| Şart | Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri; Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri |
