| Marka Adı: | GIS |
| Model Numarası: | RTR315 |
| Moq: | 1 takım |
| fiyat: | negotiable price |
| Teslim Zamanı: | 20 iş günü |

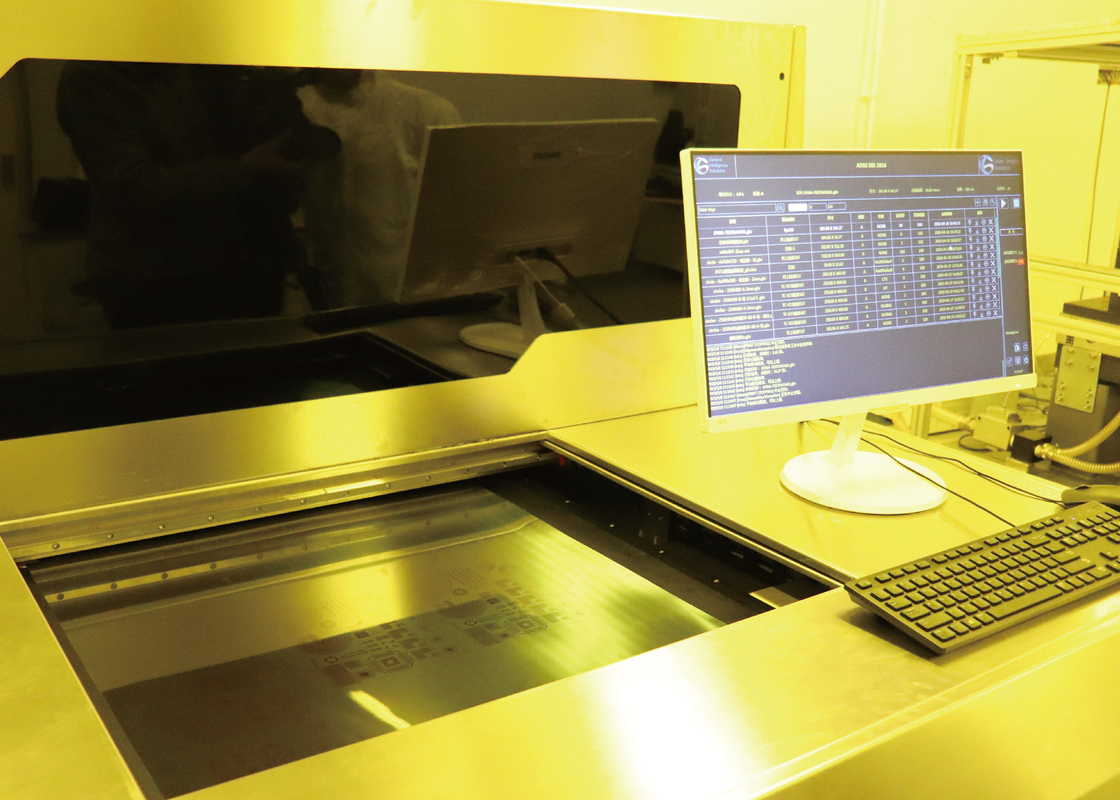

lazer doğrudan görüntüleme (LDI) sistem çözümleri LDI Rulodan Ruloya PCB
PCB lazer doğrudan görüntüleme (LDI)
Bir devre kartı imal ederken, devre izleri, görüntüleme sürecinin ne olduğu ile tanımlanır.Lazer doğrudan görüntüleme ( LDI ), izleri doğrudan yüksek odaklı bir lazer ışını ile ortaya çıkarır; bu, NC kontrollü, bir fotoğraf aracından geçen taşmış ışık yerine, bir lazer ışını görüntüyü dijital olarak oluşturur.
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?
Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .
| Özellikler/model | RTR315 |
| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici) |
| Çözünürlük (seri üretim) | 15um |
| Kapasite | 12S@18"*24" |
| Pozlama Boyutu | 260*800mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV İşareti |
| Hizalama yeteneği | Dış katman±12um；İç katman±24um |
| Çizgi genişliği toleransı | ±%10 |
| Sapma artırma ve azaltma modu | Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması |
| lazer tipi | LD Lazer, 405±5nm |
| Dosya formatı | Gerber 274X；ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10 |
| Şart | Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri; Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri |
LDI'nin Fotoğraf İşleme Üzerindeki Avantajları
Geleneksel fotoğraf işlemleri, PCB üzerinde görüntüyü oluşturmak için kullanılan foto aracı oluşturmak için birden fazla adım gerektirir.Bu, yıllar içinde PCB imalatçıları için bir takım veya zorluklar yarattı.LDI bir dizi avantaj sağlar:
· Kalite – geçmişteki fotoğraf filmi sorunları, sıcaklık veya nemdeki dalgalanmalara karşı doğal yatkınlık nedeniyle kusurlu görüntülere neden oluyordu.Lazer görüntüleri çok daha kesin ve tutarlı görüntüler sağlar ve filmle ilgili tüm kusurları ortadan kaldırır.
· Lazer görüntüleme, hassas konumlandırma ve gelişmiş çözünürlük sağlar.Görüntü çizgileri, boşluklar ve hizalama daha doğrudur.
· Fotoğraf metodolojisi, görüntülerin panolara en doğru şekilde aktarılmasını sağlamak için sıcaklık ve nem kontrollü ortamlar gerektirir.LDI, ortamın ortaya çıkan görüntüler üzerindeki etkisini azaltır ve fotoğraf işleme tekniklerinin doğasında bulunan ışık kırılmasının etkisini ortadan kaldırır.
LDI üretimi, kısa tirajların veya hızlı geri dönüşün gerekli olduğu durumlarda belirli avantajlar sunar, bu da resim oluşturmayı ve fotoaraç yöntemlerinin kurulumunu pratik hale getirir.LDI, yakın toleranslar ve sıkı kayıt söz konusu olduğunda da önemli bir faktördür.
Günümüzün daha küçük, daha hafif, yüksek yoğunluklu PCB'lere yönelik müşteri talepleri, PCB görüntüleri oluşturmada pratik bir araç olarak fotoğraf teknolojisinin sınırlarını hızla aşıyor.
Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
