| Marka Adı: | GIS |
| Model Numarası: | DPX230 |
| Moq: | 1 takım |
| fiyat: | negotiable price |
| Teslim Zamanı: | 20 iş günü |

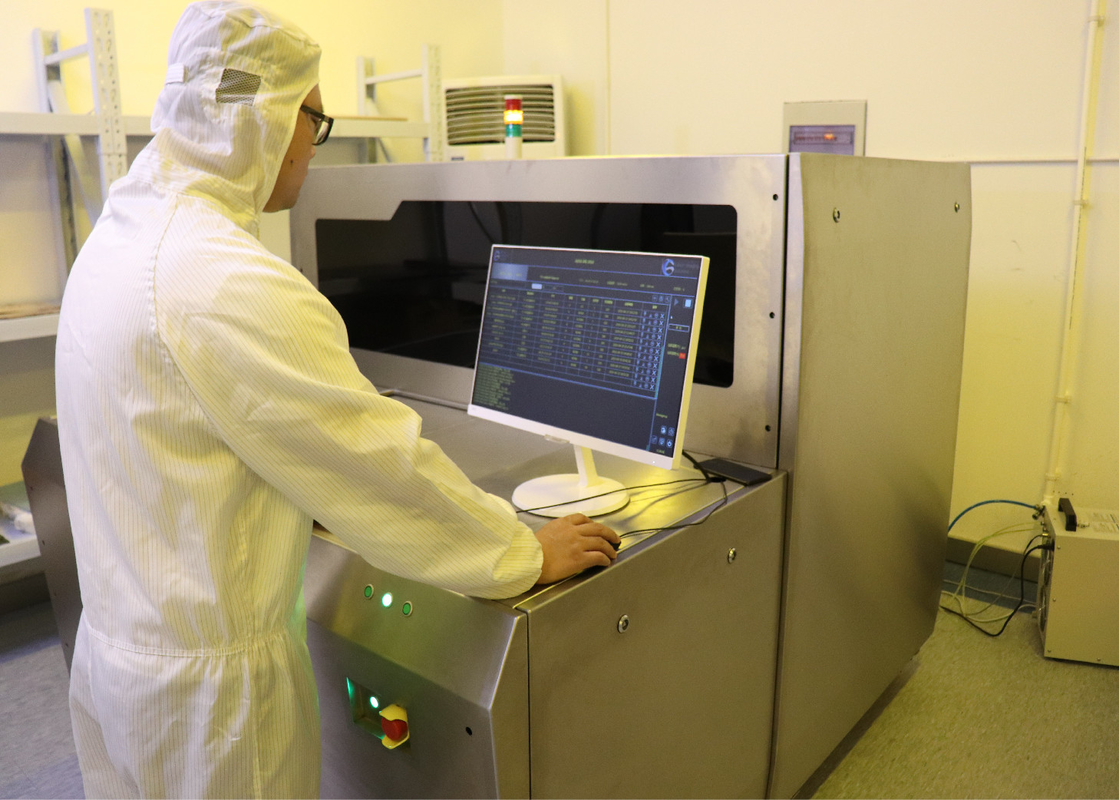

çeşitli PCB için lazer doğrudan görüntüleme (LDI) sistem çözümleri
İşlev:
Genişletme için çoklu seçenekler
ve kasılma fonksiyonu
1. otomatik genişleme ve daralma işlevi
2. sabit genişleme işlevi:
Sağlanan sabit genişleme değerlerine dayalı maruz kalma
3. ölçüm fonksiyonu:
Plakanın gerçek ölçümü, pozlama için gerçek plaka genişleme değerini seçer
İş tanımı: Alınacak plakayı ölçtükten sonra ölçülecek plaka sayısını ayarlayabilir
Ortalama değer ortaya çıkar.
Süper uzun optik odak derinliği ve ışık
kaynak güç izleme fonksiyonu:
Ultra uzun odak derinliği ±300μm;
Çalışma sırasında lazer enerjisinin gerçek zamanlı izlenmesi ve dinamik ayarlanması
Geri izleme
Seri numarası|Koşu numarası |genişleme ve daralma değeri |Tarih |zaman |Barkod |QR kodu |
LDI İşlemi: toplam 5 dakika (CAM Veri Çıkışı ve Hazır Baskı).
· Artık maske endişesi yok
· Yüksek verim ve verim
· Esnek düzensiz alt tabaka
Lazer doğrudan görüntüleme (LDI) nasıl çalışır?
Lazer doğrudan görüntüleme, bilgisayar kontrollü bir lazerin altına yerleştirilmiş ışığa duyarlı yüzeye sahip bir PCB'ye ihtiyaç duyar.Sonra bilgisayar lazer ışığıyla tahtadaki görüntüyü oluşturuyor.Bir bilgisayar, tahta yüzeyini taramalı bir görüntüye tarar, tarama görüntüsünü, tahta için amaçlanan gerekli görüntünün özelliklerini içeren önceden yüklenmiş bir CAD veya CAM tasarım dosyasıyla eşleştirir, lazer, görüntüyü doğrudan tahta üzerinde oluşturmak için kullanılır. .
| Özellikler/model | DPX230 |
| Uygulama | PCB, HDI, FPC (iç katman, dış katman, kaynak önleyici) |
| Çözünürlük (seri üretim) | 30um |
| Kapasite | 30-40S@18"*24" |
| Pozlama Boyutu | 610*710mm |
| Panel kalınlığı | 0.05mm-3.5mm |
| Hizalama Modu | UV İşareti |
| Hizalama yeteneği | Dış katman±12um；İç katman±24um |
| Çizgi genişliği toleransı | ±%10 |
| Sapma artırma ve azaltma modu | Sabit artış ve daralma, otomatik artış ve daralma, aralık artışı ve daralma, bölme hizalaması |
| lazer tipi | LD Lazer, 405±5nm |
| Dosya formatı | Gerber 274X；ODB++ |
| Güç | 380V üç fazlı alternatif akım, 6.4kW,50HZ, voltaj dalgalanma aralığı + %7 ~ %10 |
| Şart | Sarı ışık odası;Sıcaklık 22°C ± 1°C;Nem %50 ± %5;Temizlik seviyesi 10000 ve üzeri; Ekipmanın yakınında şiddetli titreşimi önlemek için titreşim gereksinimleri |
Hakkımızda
Çeşitli PCB lazer doğrudan görüntüleme (LDI) sistem çözümlerinin yenilikçi bir tedarikçisiyiz.Sistem ürün portföyümüz, yüksek karışımlı ve gelişmekte olan PCB niş uygulamaları için LDI sistem konfigürasyonlarından, seri üretim ortamları için tam otomatik LDI sistem çözümlerine kadar uzanmaktadır.
