Tekstil ekran baskı için lazer doğrudan ekran görüntüleme ekipmanları

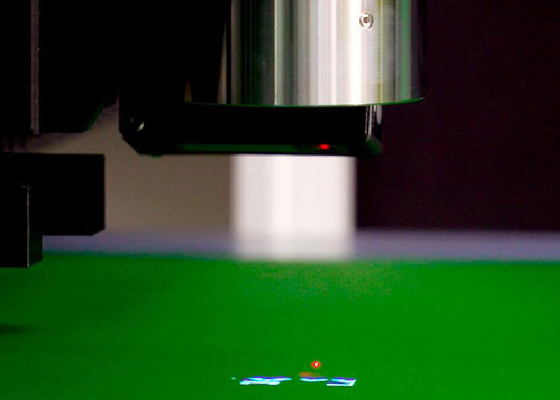

CTS, bir bilgisayar-ekran (CTS) görüntüleme ve maruziyet sistemi (Çin, Japon, Kore, AB patenti).Veri dosyaları doğrudan CTS tarafından okunuyor ve daha sonra DMD ve lens tarafından lazer ışınları ile ekranlara iletilecek görüntülere dönüştürülüyor..

Dijital görüntüler, net ve keskin kare noktaları sağlayan 800 bin veya 2 milyon mikrometrelik mikro aynadan daha fazla olan DMD (dijital mikro ayna cihazı) tarafından üretilir.Bu son dijital maruziyet sistemi artık ekran baskı endüstrisi için yeni standartlar haline geldi.

Veri dosyaları doğrudan bilgisayar tarafından ekrana (CTS) okunur ve daha sonra lazer ışınları ile DMD ve lens tarafından ekranlara iletilecek görüntülere dönüştürülür.

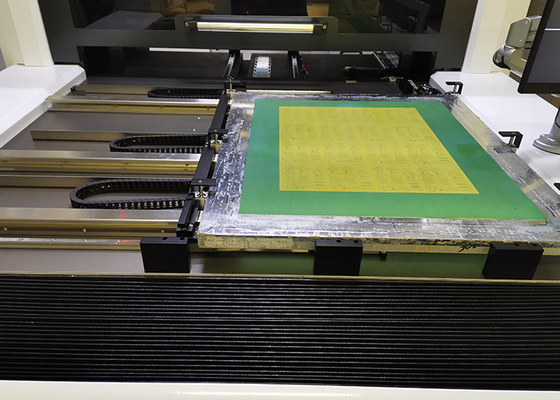

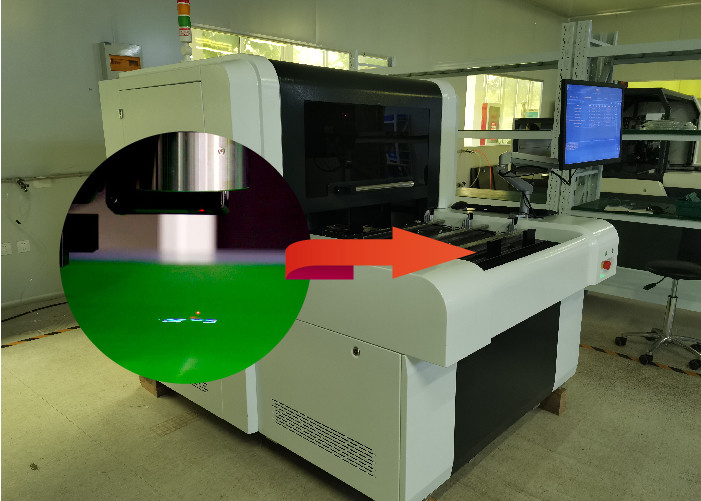

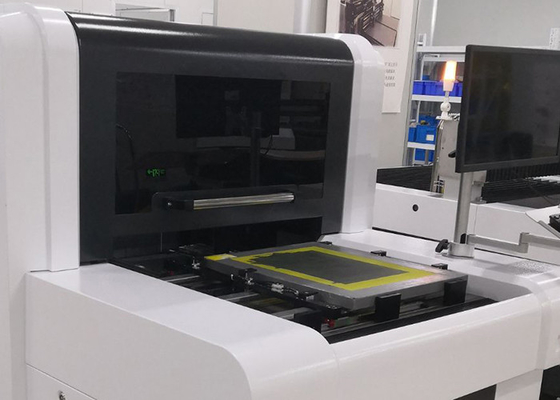

CTS lazer doğrudan plaka yapım makinesi, doğrudan bilgisayar veri dosyalarını okumak ve onları görüntüye dönüştürmek, daha sonra lazer projeksiyonu ile ekranda açığa çıkarmak ve görüntülemektir.Bu tür görüntüleme ekranı tekstil baskı için uygundur, ve ayrıca çıkartmalar, ambalajlar, PCB, cam kapaklar üzerinde 3C baskı vb. için uygundur.

• Spesifikasyon / Model	CTS100
  Ekranın en büyük boyutu (mm)	100x1000
  Min ekran boyutu (mm)	400x400
  Maksimum maruz kalma boyutu (mm)	900x900
  Ekran çerçevesinin kalınlığı (Özel servis mevcut)	25-45 mm
  Görüntüleme Sistemi	DMD DLP Teknolojisi
  Emülsiyon kalınlığı (EOM)	Solvent dayanıklı emülsiyon 3μm-150μm, su dayanıklı emülsiyon 3μm-220μm
  Maruz kalma süresi	120-240s/ m2, #350 sarı ağ
  Karar	1270/2540 dpi (Farklı)
  Raster	133LPI
  Odaklama sistemi	Sabit odaklama
  Dosya biçimi	1_bit tiff vb.
  Lazer tipi	UV lazer, dalga uzunluğu 405±5nm
  Lazer gücü	20W/25W/30W ((Farklı)
  Ekipmanın boyutu (mm)	1740x1500x1500
  Ekipmanın net ağırlığı	1200KG
  Koşullar	Temizlik Sınıfı 10000, sıcaklığı 22±2°C olan sarı ışıklı oda, 40-70% nispi nem (Kondans yok)
  Güç	Tek fazlı 220v, 50/60HZ, 4kW, Sıkıştırılmış hava:0.5MPa

• Yüksek hassasiyet:

Çözümleri 1270 dpi veya 2540 dpi, raster 133lpi / dpi (yarım ton baskı) ile.

• Yüksek verimlilik:

1000mm*1000mm ekran boyutunda pozlamayı bitirmek için 3 dakika.Şablon yapım verimliliği büyük ölçüde arttı çünkü çok fazla zaman tasarrufu doğru pozlama hizalama ve lobor azaltma.

• Düşük Maliyet:

Film pozitiflerinin ortadan kaldırılması: Litho filmleri giderek daha pahalı hale geliyor ve piyasadaki tedarikçilerin sayısı hızla artıyor.

Geleneksel süreçten 5 prosedürün yerine CTS dijital ekran yapımının 1 prosedürü.
