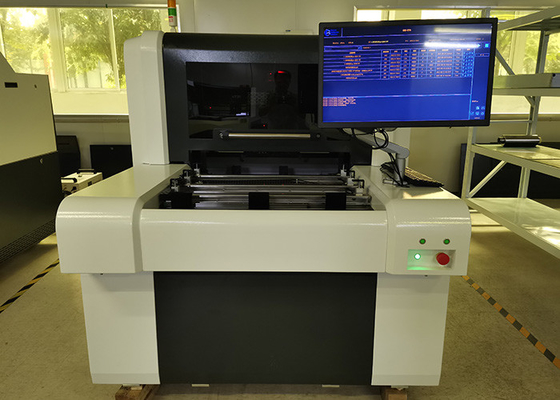

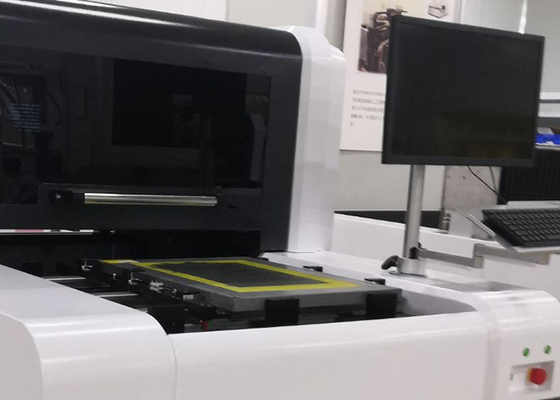

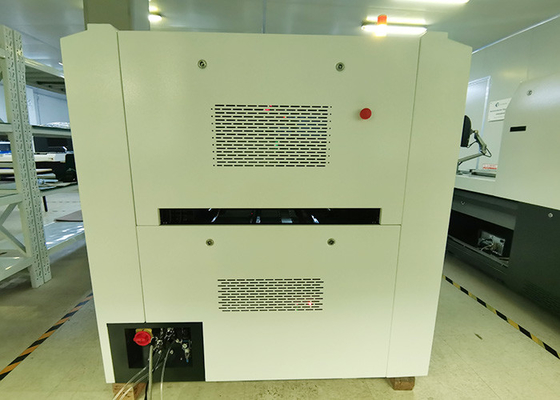

Yazıcı Ekranında Lazer Maruziyeti CTS Ekrana Bilgisayar

CTS lazer doğrudan plaka yapım makinesi, doğrudan bilgisayar veri dosyalarını okumak ve onları görüntüye dönüştürmek, daha sonra lazer projeksiyonu ile ekranda açığa çıkarmak ve görüntülemektir.Bu tür görüntüleme ekranı tekstil baskı için uygundur, ve ayrıca çıkartmalar, ambalajlar, PCB, cam kapaklar üzerinde 3C baskı vb. için uygundur.

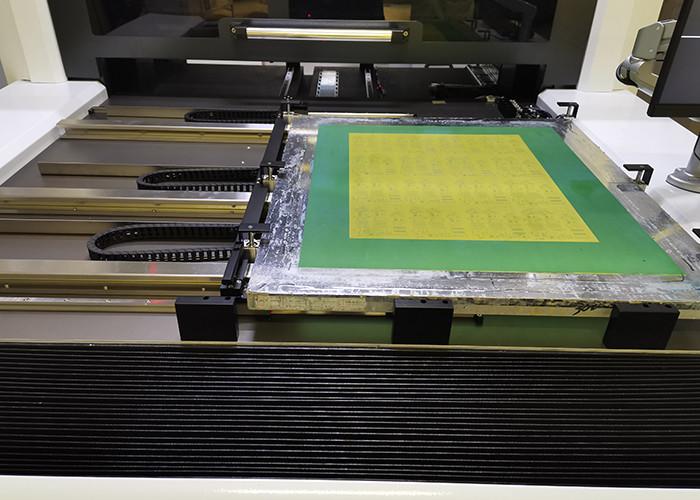

Lazer doğrudan maruz kalma makinesi, ekran görüntüleme alanına dijital optik işleme (DLP) teknolojisini getiriyor.geleneksel film veya maske maruziyet modunu değiştirmek için DLP lazer doğrudan görüntüleme teknolojisini kullanmak, ve HIWINSP düzeyinde rehber raylar ve doğrusal motor Renishaw ızgaraları ile donatılmıştır.

• Spesifikasyon / Model	CTS100
  Ekranın en büyük boyutu (mm)	900x1000
  Min ekran boyutu (mm)	400x400
  Maksimum maruz kalma boyutu (mm)	800x900
  Ekran çerçevesinin kalınlığı (Özel servis mevcut)	25-45 mm
  Görüntüleme Sistemi	DMD DLP Teknolojisi
  Emülsiyon kalınlığı (EOM)	Solvent dayanıklı emülsiyon 3μm-150μm, su dayanıklı emülsiyon 3μm-350μm
  Maruz kalma süresi	120-240s/ m2, #350 sarı ağ
  Karar	1270/2540 dpi (Farklı)
  Raster	133LPI
  Odaklama sistemi	Sabit odaklama
  Dosya biçimi	1_bit tiff, Gerber, vb.
  Lazer tipi	UV lazer, dalga uzunluğu 405±5nm
  Lazer gücü	20W/25W/30W ((Farklı)
  Ekipmanın boyutu (mm)	1750x1080x1970
  Ekipmanın net ağırlığı	1250KG
  Koşullar	Temizlik Sınıfı 10000, sıcaklığı 22±2°C olan sarı ışıklı oda, 40-70% nispi nem (Kondans yok)
  Güç	Tek fazlı 220v, 50/60HZ, 4kW, Com

- Hayır.

• Yüksek hassasiyet:

Çözümleri 1270 dpi veya 2540 dpi, raster 133lpi / dpi (yarım ton baskı) ile.

• Yüksek verimlilik:

Ekran boyutu 1000mm*1000mm'de pozlamayı bitirmek için 3 dakika.

Ekspozisyonun doğru bir şekilde hizalanması ve lobor azaltılması ile korunur.

• Düşük Maliyet:

Film pozitiflerinin ortadan kaldırılması: Litho filmleri giderek daha pahalı hale geliyor ve piyasadaki tedarikçilerin sayısı hızla artıyor.

Geleneksel süreçten 5 prosedürün yerine CTS dijital ekran yapımının 1 prosedürü.
